根據變電站馬賽克模擬屏設備的技術參數和技術要求，根據用戶和圖紙要求，特制定以下技術協議供用戶采用: 　　

一、主要要求 　　

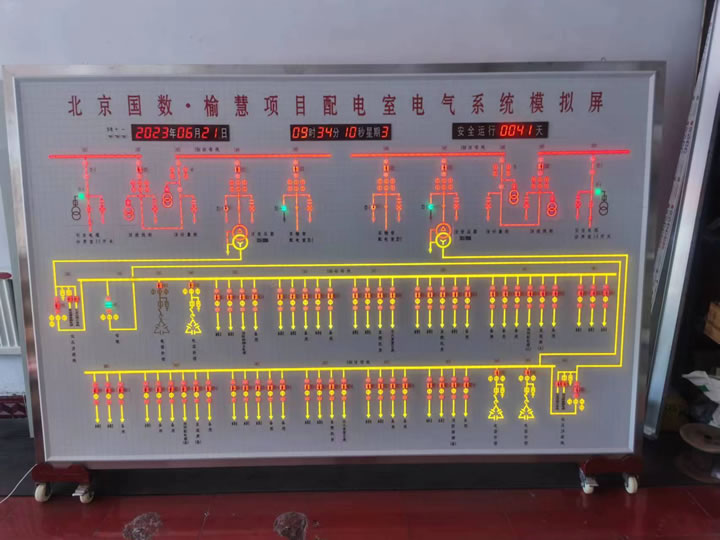

1.馬賽克模擬屏:整體尺寸可根據用戶要求定制。 　　

2.模擬屏的整體組合結構是直屏，馬賽克模擬屏的整體平面平整度自然，組裝后就是一個整體。壁掛安裝。屏框也可以組合，為機械造型骨架的柜框體，關門為磁吸門。 　　

3.模擬屏采用鋁合金框架。 　　

4.模擬屏盤面內容以提供的一次系統圖紙為準，賣方代表其安排設計，以買方較終確認的圖紙(電子CAD)為準。 　

二、技術標準 　　

1.模擬屏采用馬賽克式電力調度模擬屏模式。 　　

2.模擬屏系統的技術條件應符合國家電力行業標準《嵌入式電力調度通用技術條件模擬屏(DL411-91)》。 　　

3.模擬屏產品必須符合以下標準。 　　

DL5003-91《電力系統調度自動化設計技術規范》。 　　

DL5002-91《區域電網調度自動化設計技術規范》。 　　

DL411-91馬賽克電力調度模擬屏通用技術條件。 　　

DL/T631-1997《模擬屏司機通用技術條件》。 　　

DL/T632-1997《模擬屏數字顯示通用技術條件》。 　　

DB/T16435.1-1996遠動設備及系統接口。 　　

三、模擬屏面板要求和制造技術 　　

1.模擬屏整體造型美觀，工藝水平yiliu，外觀莊重華麗。 　　

2.模擬屏線條雕漆，線條顏色不會剝落、褪色。 　　

3.模塊采用符合GB1958標準的塑料塊，具有耐老化、阻燃、強度高的特點。馬賽克蓋采用進口工程塑料，模塊不會褪色變形。 　　

4.面板為可移動拼接模塊，規格為25mm*25mm，顏色為國際流行的白色。 　　

5.單塊的平均平面公差值不大于0.3毫米。 　　

6.馬賽克平面瓷磚的找平公差值不應大于0.3毫米.. 　　

7.相鄰瓷磚之間的間隙不很過0.3毫米。 　　

8、馬賽克表面顏色應均勻，無反射、收縮和疤痕。 　　

9.線、模擬屏線均采用凹模成型，母線寬7mm，支線寬4mm。 　　

10.出線字符和數字機械雕刻，字體為楷書，顏色為黑色。 　　

11.字體、線條顏色和尺寸應根據用戶的圖紙進行構造。 　　

12.模擬屏名稱的字體采用新魏風格。具體大小根據盤面情況確定，顏色為紅色。
